标注

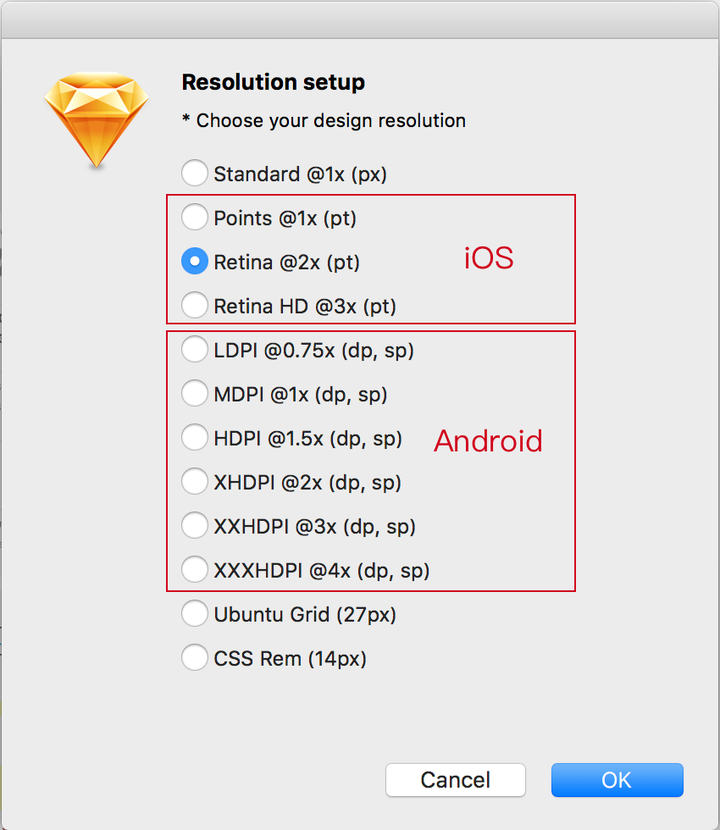

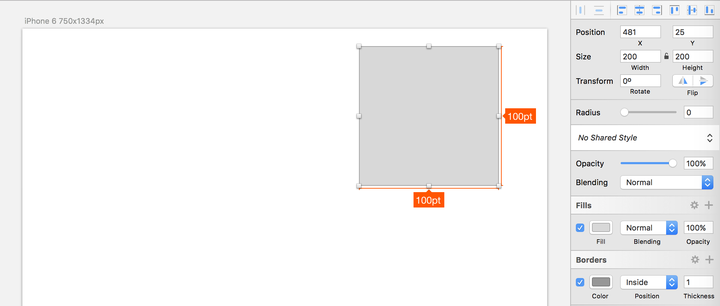

推荐Sketch 插件,Sketch Measure。 在第一次标注时,会让选择设计尺寸的界面分辨率,750x1334px 是Retina @2x 的尺寸,所以我们选择此项,标注的尺寸得到的实际上是pt(point),也就是缩小2倍的尺寸。(图中正方形尺寸是200x200px,选择Retina @2x (pt) 选项后标注的尺寸是100x100pt)

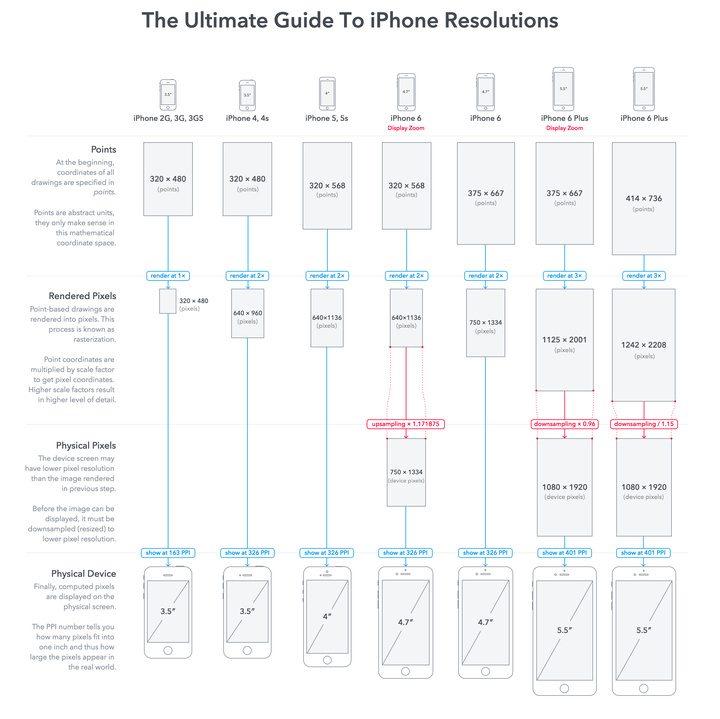

早期的iPhone3GS的屏幕分辨率是320*480(PPI=163),iOS绘制图形(CGPoint/CGSize/CGRect)均以point为单位(measured in points):
1 point = 1 pixel(Point Per Inch=Pixel Per Inch=PPI)
后来在iPhone4中,同样大小(3.5 inch)的屏幕采用了Retina显示技术,横、纵向方向像素密度都被放大到2倍,像素分辨率提高到(320x2)x(480x2)= 960x640(PPI=326), 显像分辨率提升至iPhone3GS的4倍(1个Point被渲染成1个2x2的像素矩阵)。
但是对于开发者来说,iOS绘制图形的API依然沿袭point(pt,注意区分印刷行业的“磅”)为单位。在同样的逻辑坐标系下(320x480):
1 point = scale*pixel(在iPhone4~6中,缩放因子scale=2;在iPhone6+中,缩放因子scale=3)。
05.29 更新
第二种做法是以开发者在开发App时的尺寸为基准,也就是1x 大小的尺寸设计。
iOS iPhone 6 1x 尺寸是375x667pt。这个尺寸的单位是pt(点),也就是开发者在开发时的尺寸。适配安卓时,选择 xhdpi 360x640dp,(第二种做法是以开发者绘制图形的单位为基准,所以这里用了dp,但由于是以1x 的标准做,所以可以把px 看作是dp)
标注
iOS:以这个尺寸完成 UI 设计之后,同样使用Sketch Measure标注。在第一次标注时,选择Points @1x(pt) 选项,标注出来的pt=px。
Android:适配 Android 360x640dp 的尺寸,横向调整相应的元素,标注时同样会提示选择设计时的界面分辨率,LDPI、MDPI、XHDPI、XHDPI、XXHDPI、XXXHDPI 是供 Android 设计选择的,我们选择 XHDPI,生成的标注单位都是pt(尺寸) 和 sp(文字)。
切图
iOS:可以直接输出@2x 资源用在iPhone 4-6,@3x 资源用在iPhone 6plus 上。
Android:Android 的分辨率很多,但通过【友盟+】全域指数 最新的 Android 设备分辨率排名可以看出主要的分辨率集中在 HDPI、XHDPI 和 XXHDPI,并且向大屏发展,所以我们在输出切图的时候,可以输出这几个 DPI 的资源即可,或者根据不项目具体要求。
Android 360x640dp 设计,输出@1.5倍作为 HDPI 资源,输出@2x作为 XHDPI 资源,输出@3倍大小作为 XXHDPI 资源。有没有感觉特别晕?如果可以理解最好,理解不了,推荐一个 Sketch 插件,sketch-android-assets 可以自动导出标准的 Android 切图资源,iOS 的资源是全部放在一起,以后缀@2x、@3x(1x 资源当然就没有后缀) 的形式输出,而 Android 是把不同 DPI 下的资源放在相应的文件夹下,文件名是相同的。
这里再来解释一下 iOS 和 Android 在开发 App 时的单位问题,以及适配 Android 所选的分辨率。上面的引文里介绍了在 iOS 中,绘制图形是以 point 为单位,而在 Android 中,是以 dp 为单位。关于 iOS 和 Android 上的单位问题可以查看这篇文章。建议大家多读几遍。
从下面的表格中Most popular screen sizes/resolutions on Android phones可以看出,Android 基础单位 dp,1x 的屏幕密度,Android 160dpi = iOS 160ppi,1x基础单位pt。
2x 大小360x640dp,也是对应第一种做法里的屏幕渲染像素尺寸720x1280px。360x640dp 与 375x667pt 尺寸很接近,适配起来很方便。
